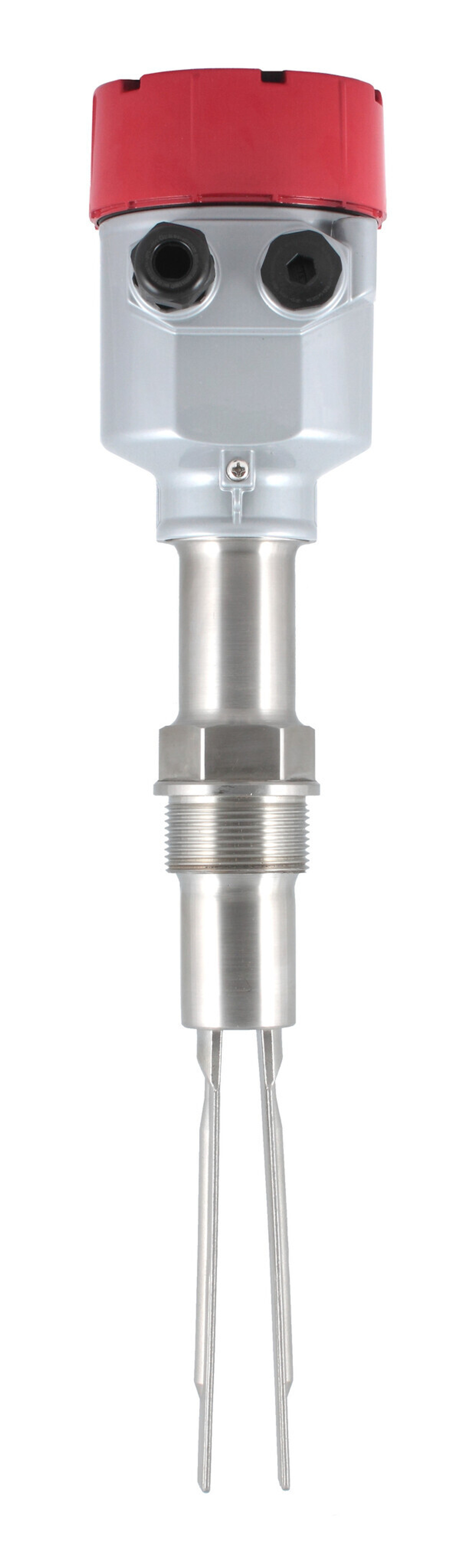

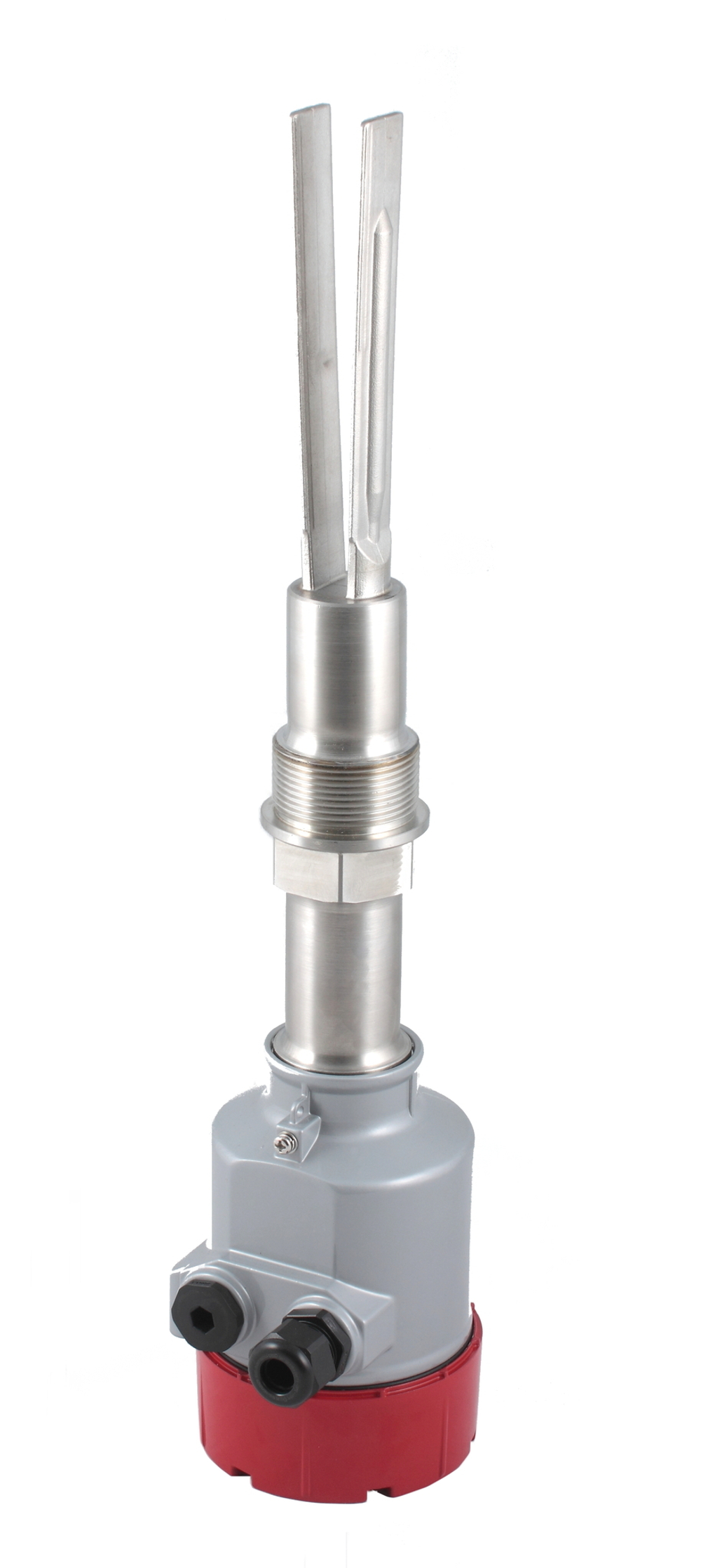

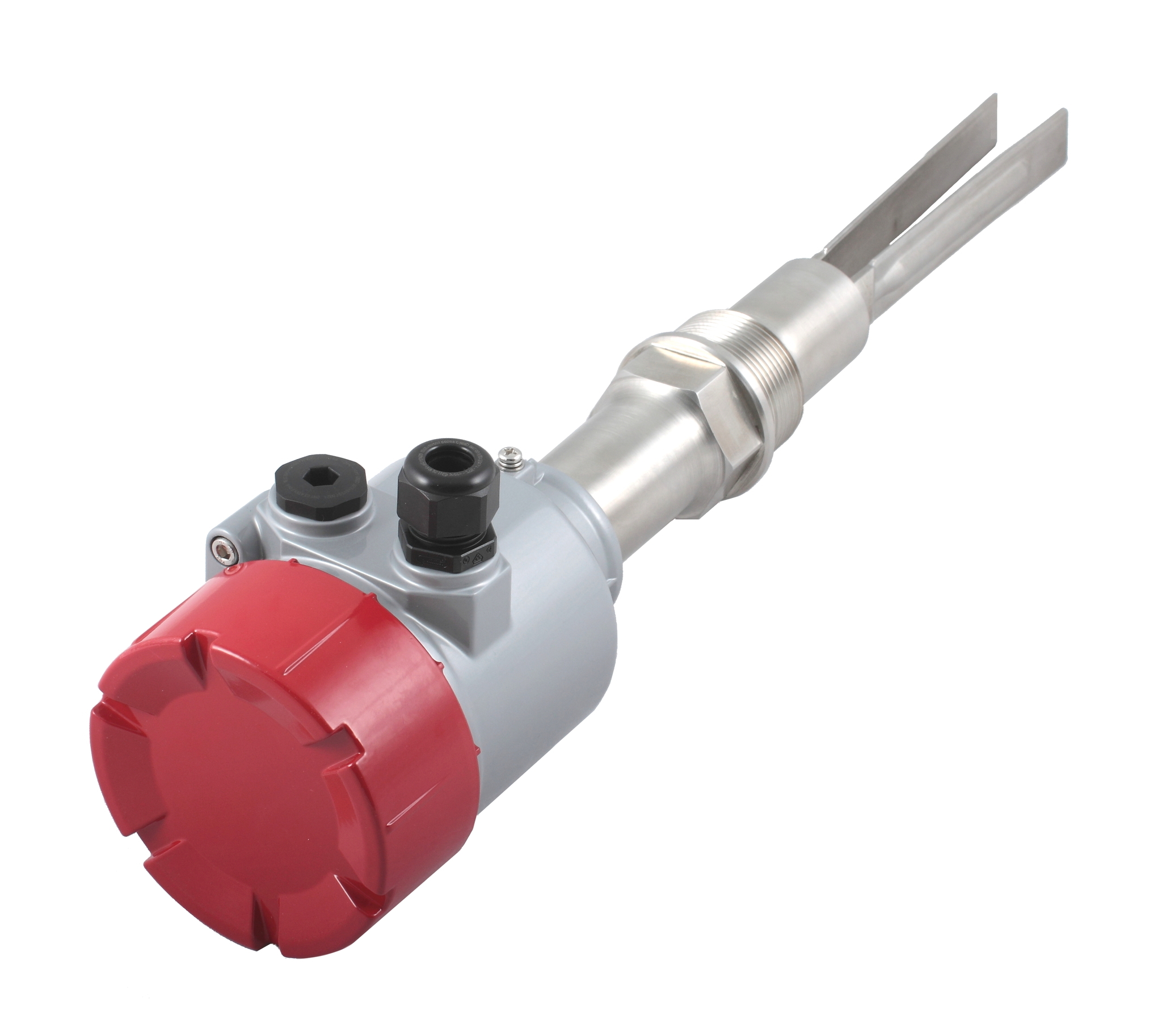

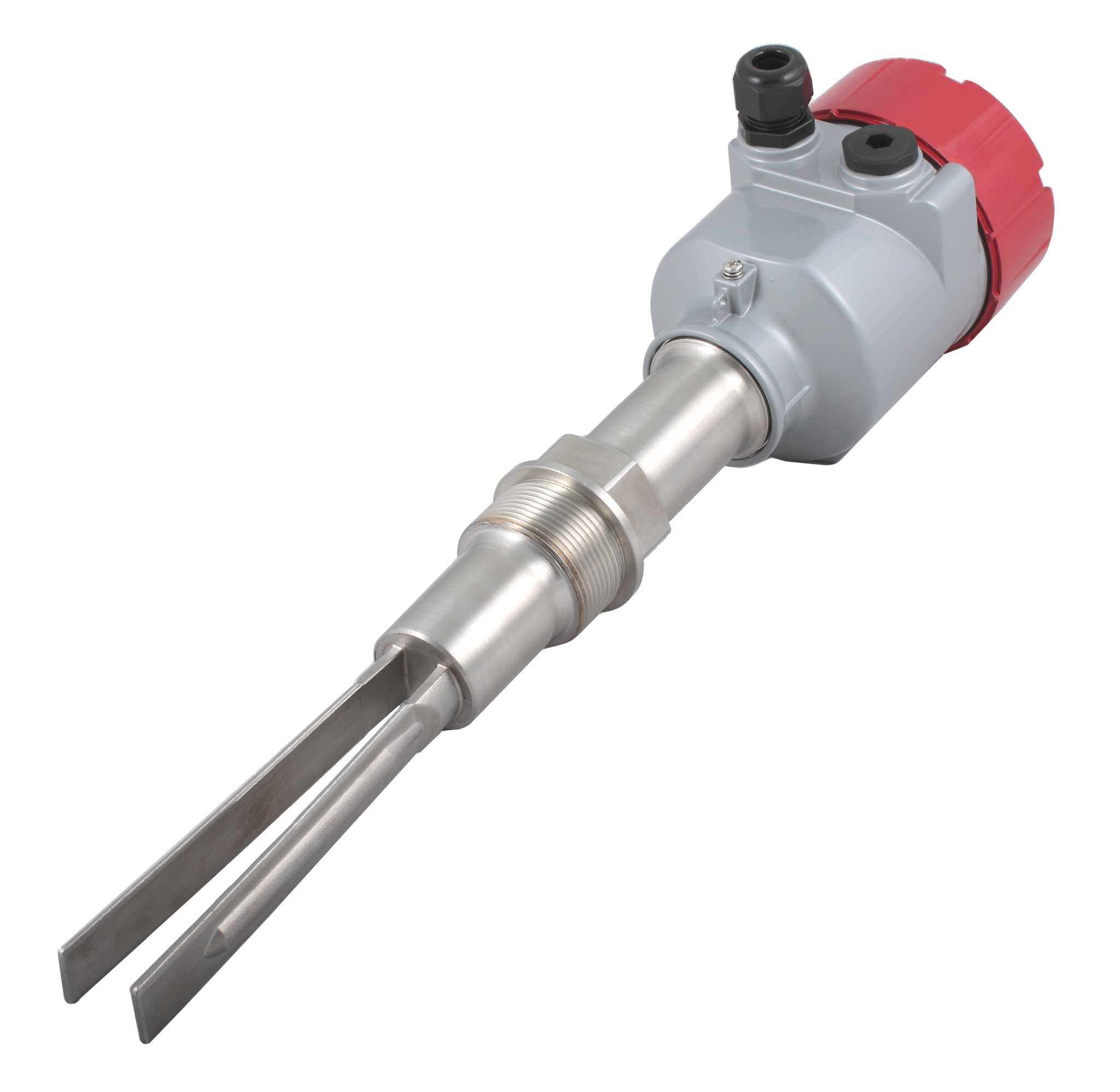

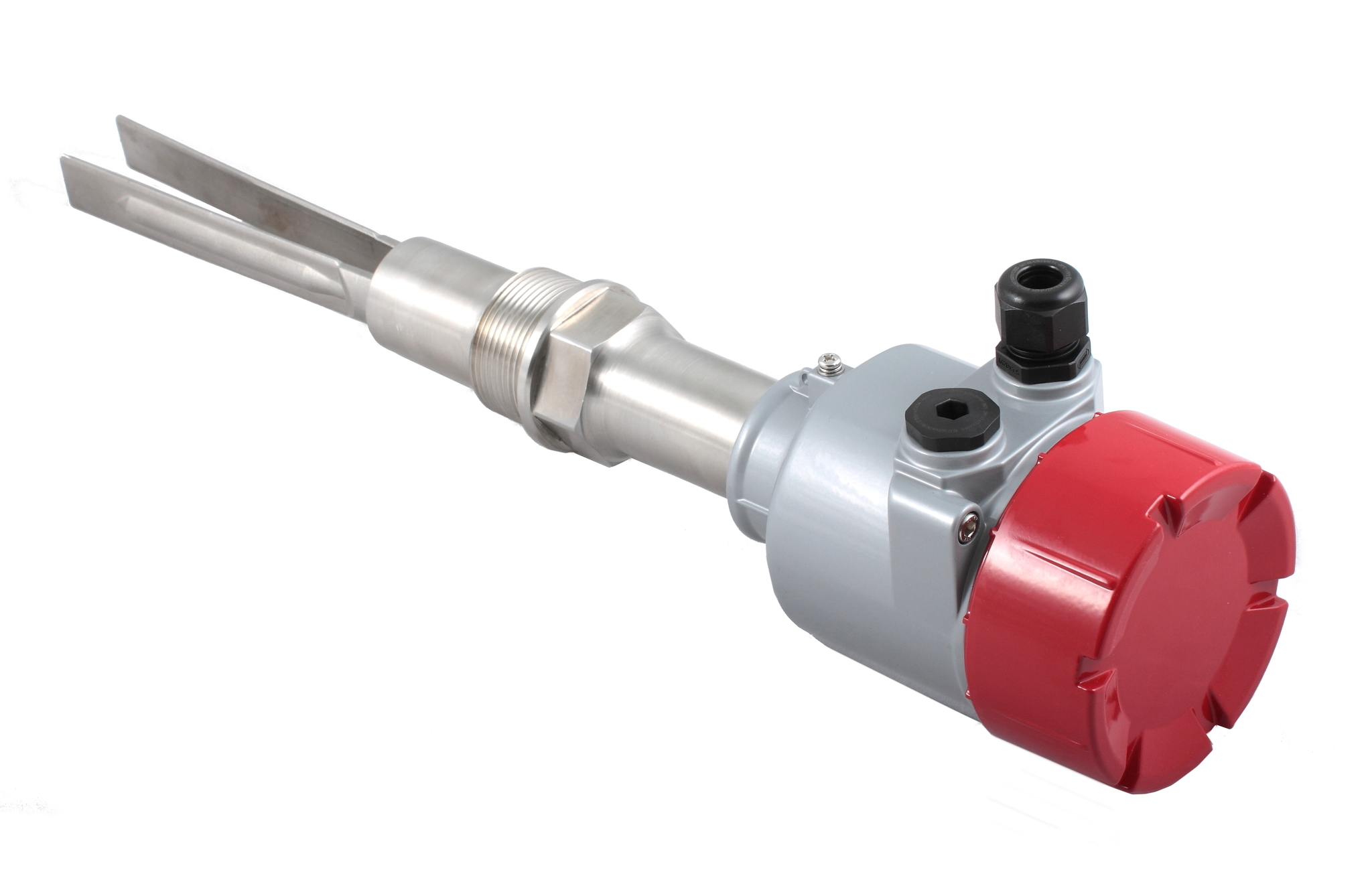

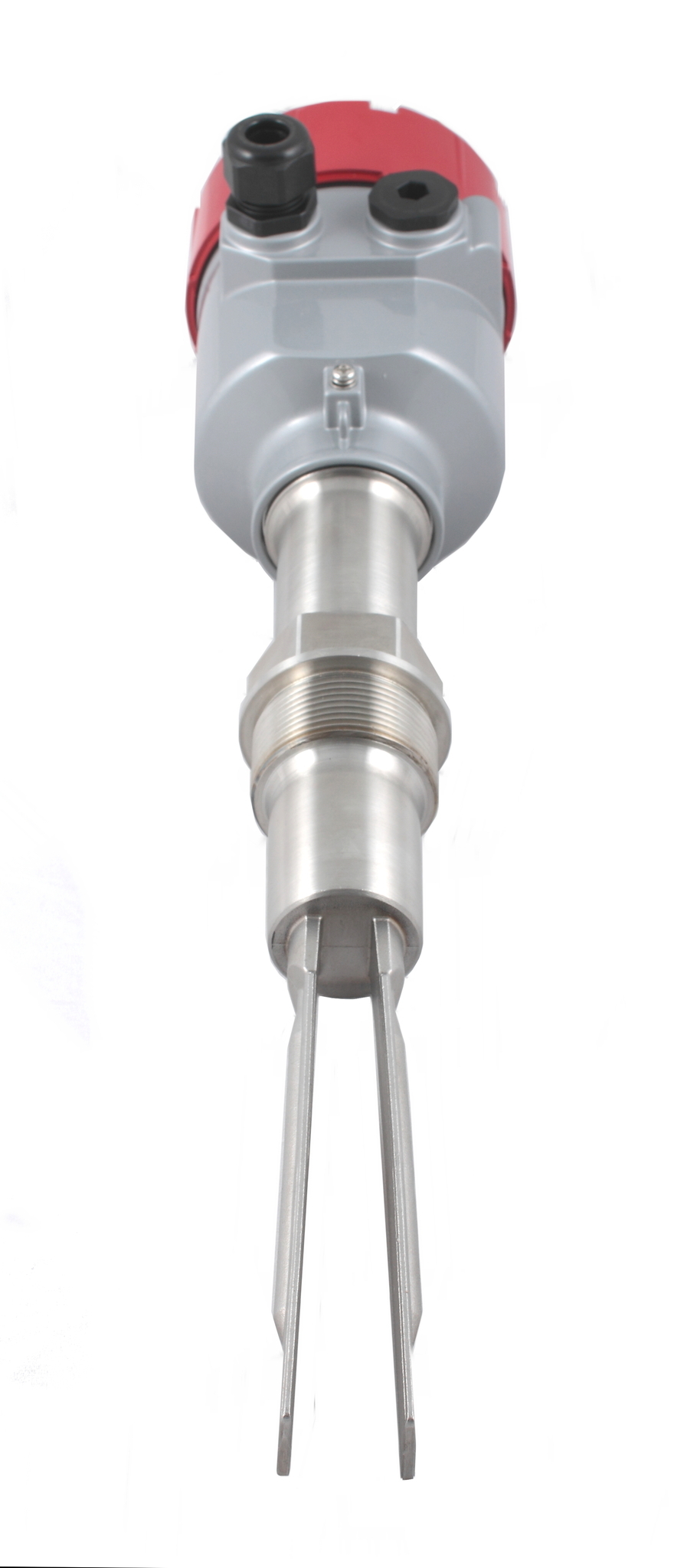

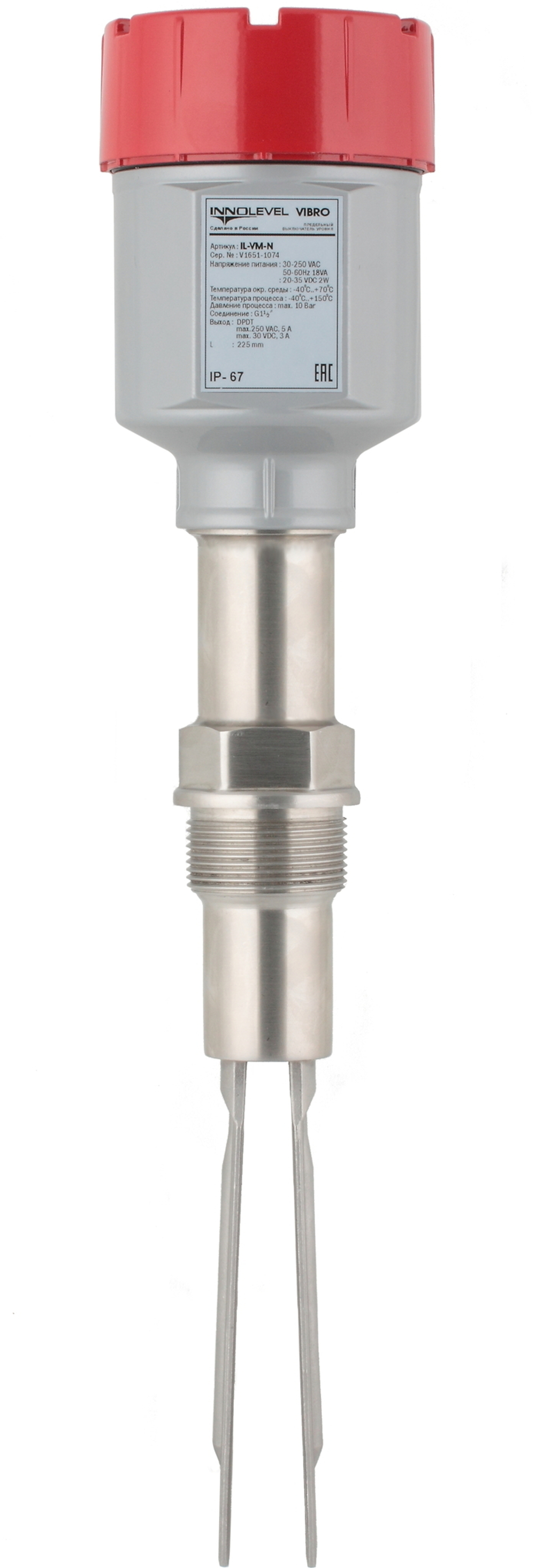

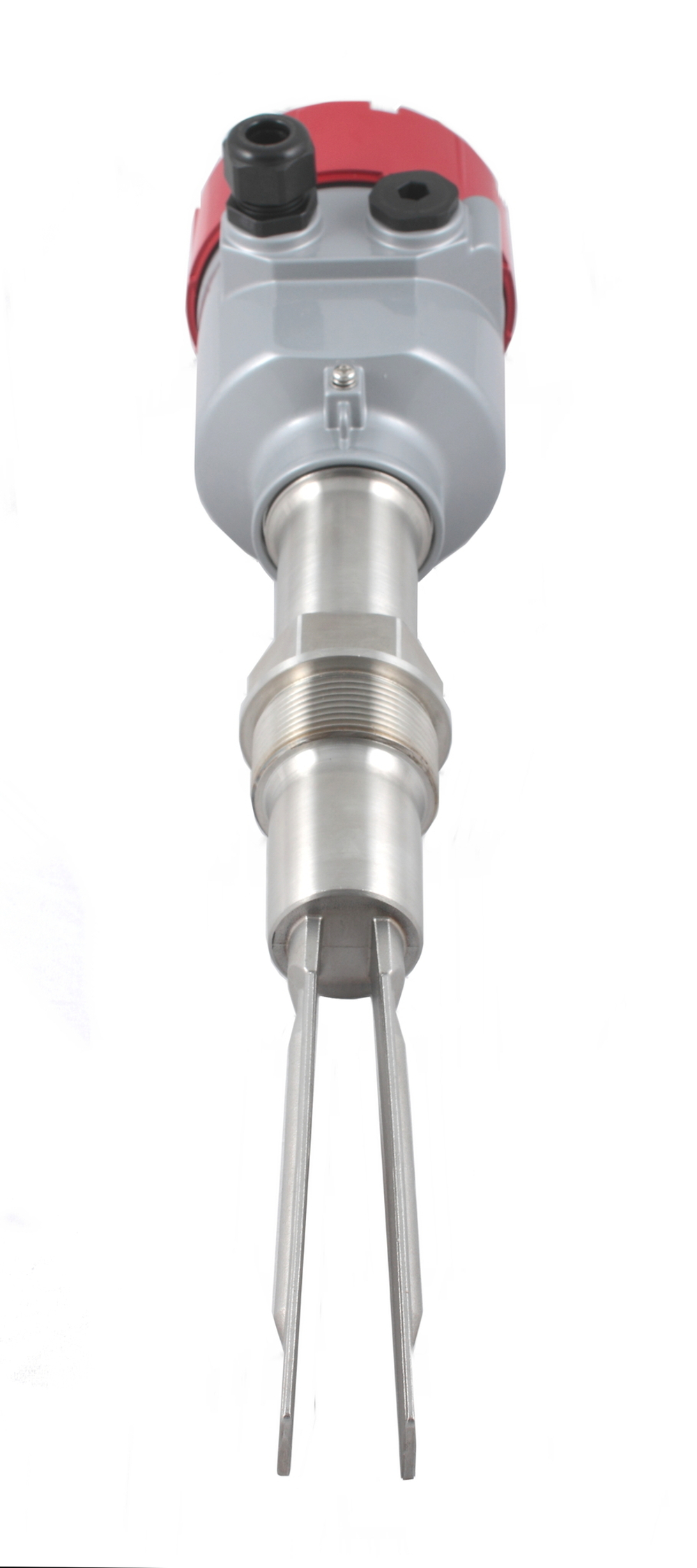

Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +150 С, Pmax=10 bar, 22-265 VAC - 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2", нерж. сталь 304, удлинение 500 мм, выход- реле DPDT.
Назначение
Вибрационный сигнализатор уровня INNOLEVEL VIBRO серии N может применяться как сигнализатор уровня заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами.
Датчик предназначен для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию.
Установка вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).
Указания по использованию во взрывоопасных зонах
Ех-маркировка вибрационных датчиков уровня INNOLEVEL VIBRO серии N для взрывоопасных пылевых сред по ГОСТ 31610.0-2014 (IEC 60079-0:2011): Ex ta/tb IIIC Т115°C...Т250°C Da/Db X.
Принцип работы
Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.
Преимущества
- Чувствительность от 10 гр/литр
- Встроенная задержка выходного сигнала 0,5…30 секунд
- цилиндрическая резьба G1 1/2"
- Возможно изготовление датчиков с трубным удлинением до 4000 мм
